LEP — плоский бесщёточный резистивный датчик перемещения IP67

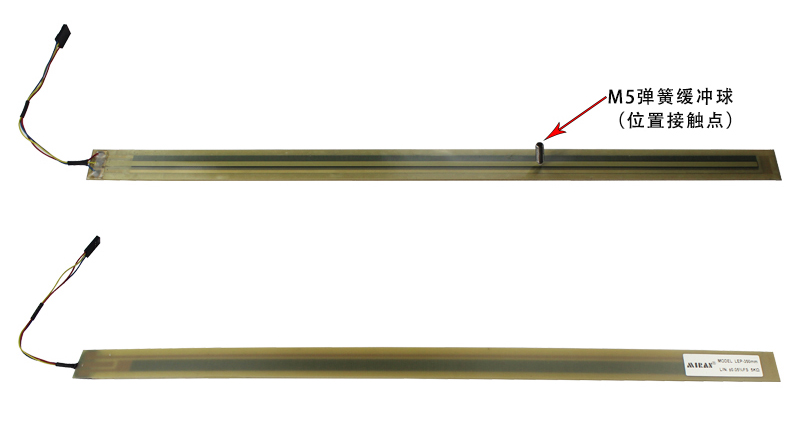

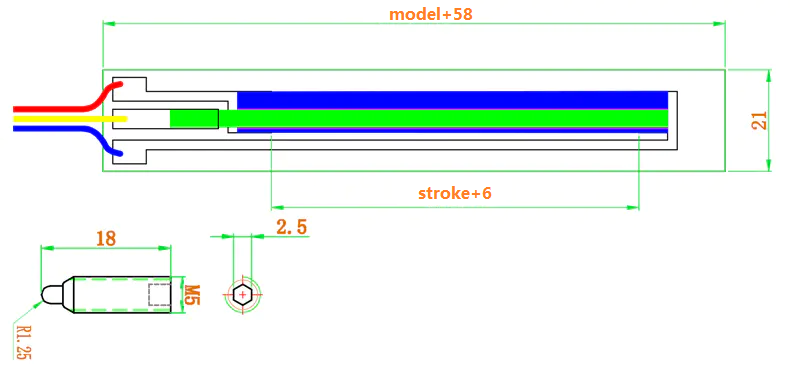

LEP — плоский бесщёточный резистивный датчик для измерения линейного перемещения. Чувствительный элемент выполнен на двух углеродных плёнках, а пружинный контакт M5 замыкает их при внешнем воздействии и формирует сигнал перемещения. Доступны рабочие ходы 50, 100, 150, 200, 250, 300, 350, 400, 450 и 500 мм. Линейность составляет ±0,1% полной шкалы для ходов 50–200 мм и ±0,05% для 250–500 мм. Сопротивление — 5 кОм с допуском ±10%, электрический ход равен рабочему ходу плюс 6 мм. Разрешение практически непрерывное, повторяемость — 0,05 мм, максимальная скорость — 1,1 м/с. Нормальный ток щётки — не более 10 мкА, аварийный — 10 мА, максимальное рабочее напряжение — 30 В. Сопротивление изоляции — не менее 10 МОм при 500 В постоянного тока; при испытании 500 В переменного тока и 50 Гц ток утечки не превышает 100 мкА. Рабочая температура составляет от −40 до +125 °C. Ширина датчика — 21,3±0,5 мм, толщина — 1,3±0,2 мм. Контакт M5 имеет пружинный шарик и усилие 2±1 Н; длина проводов без разъёма — 150 мм. Датчик выдерживает вибрацию 5–2000 Гц с амплитудой до 0,8 мм и ускорением до 20 g, а также удар 50 g длительностью 11 мс. Степень защиты — IP67 без учёта соединений. Возможна клеевая установка с обратной стороны.
