MKD — штоковый датчик перемещения открытия затвора на эффекте Холла

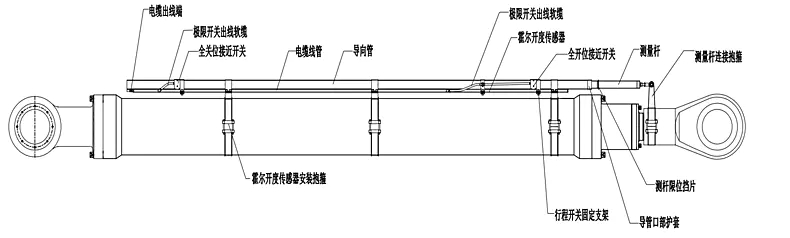

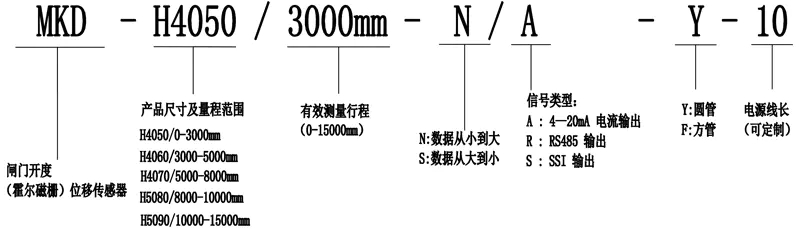

Датчик перемещения открытия затвора MIRAN MKD представляет собой один из видов серии приборов для измерения открытия затвора. Датчик устанавливается снаружи и состоит из датчиков Холла и измерительных штоков. Датчик Холла длиной 1300 мм оснащён направляющей втулкой, кабель выводится сзади, а направляющая втулка крепится на гидроцилиндре с помощью хомутового монтажного основания. Измерительный шток установлен внутри направляющей втулки и имеет длину немного больше измерительного хода. Передняя часть штока соединена с универсальным шарнирным подшипником и измерительным штоком, установленным на подъёмной проушине переднего конца гидроцилиндра. При расширении и сжатии гидроцилиндра шток соответствующим образом перемещается внутри направляющей втулки. Датчик Холла воспринимает сигнал открытия затвора. Согласно принятой в гидротехнике конвенции, когда шток поршня полностью выдвинут, открытие равно «0» мм, а когда шток поршня полностью втянут, открытие является «наибольшим». Датчик подходит для измерения открытия различных затворов и перемещения гидроцилиндров в водохозяйственной отрасли, а также для рабочих сред с вибрацией и движением. Он отличается высокой водонепроницаемостью и герметичностью со степенью защиты IP68, устойчивостью к жёстким условиям и сильной коррозионной стойкостью, абсолютным выходом, несколькими доступными сигнальными выходами, защитой от полярности, статики, молний, скачков напряжения, коррозии и вибрации, а также сильной помехозащищённостью. Рабочий ход составляет от 0 до 15000 мм, разрешение 1 мм, линейность по всему процессу не более 0,01 % от полной шкалы, повторяемость не более 0,01 % от полной шкалы. Питание DC24 В, не более 100 мА. Выходы: 4-20 мА, RS485, SSI последовательный синхронный цифровой; возможна молниезащита. Рабочий ток не более 50 мА, защита от полярности до −30 В постоянного тока, защита от перенапряжения до 36 В постоянного тока, изоляционная защита DC500 В при заземлённом корпусе. Рабочая температура от −30 ℃ до +85 ℃, температура хранения от −45 ℃ до +90 ℃. Степень защиты IP68. Вибрационные и ударные нагрузки: всенаправленное излучение ±5 мм, 5-250 Гц, 50G. Направление установки: вертикальное, наклонное, горизонтальное. Способ установки: хомутовый (размер может быть изменён под заказ). Материал: нержавеющая сталь 304 для пресной воды, нержавеющая сталь 316 для морской воды. Электрические разъёмы: герметичный кабельный вывод прямого типа, стандартная длина кабеля 10 м с возможностью изменения.
